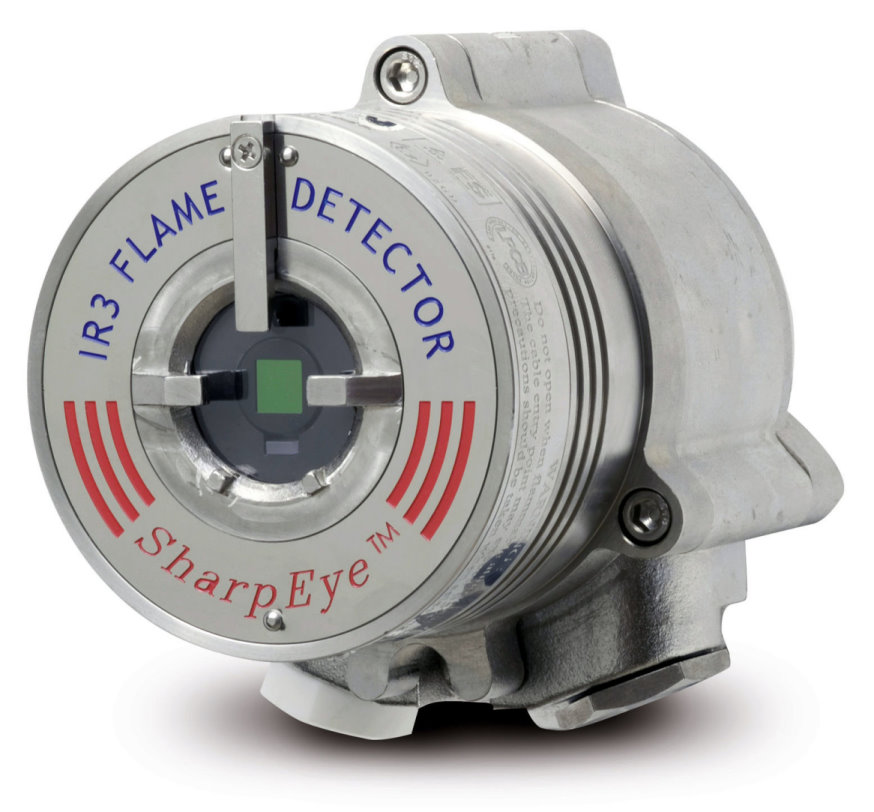

| ESPECIFICACIONES GENERALES |
| Respuesta espectral | Tres bandas IR
|
Rango de detección
(en el ajuste de sensibilidad más alto para fuego de bandeja de 1 pie2 (0,1 m2)) | | Combustible | pies / metro | | n-heptano | 215 / 65 | | Gasolina | 215 / 65 | | Combustible diesel | 150 / 45 | | JP5 | 150 / 45 | | Queroseno | 150 / 45 | | Etanol 95% | 135 / 40 | | metanol | 115 / 35 | | IPA (alcohol isopropílico | 135 / 40 | | Metano* | 100 / 30 | | GLP (Gas Propano Licuado)* | 100 / 30 | | Pellets de polipropileno | 16 / 5 | | papel de oficina | 33/ 10 | | * Pluma de fuego de 20" (0,5 m) de altura y 8" (0,2 m) de ancho |
|
| Tiempo de respuesta | Típicamente 5 segundos
|
| Retardo de tiempo ajustable | Hasta 30 segundos
|
| Rangos de sensibilidad | 4 rangos sensibles para fuego de bandeja de n-heptano de 1 pie 2 (0,1 m2) de 50 pies (15 m) a 215 pies (65 m)
|
| Campo de visión | horizontales 100º; Verticales 95º
|
| Prueba integrada (BIT) | Automático (y Manual)
|
| Rango de temperatura | En funcionamiento: -67 ºF a +167 ºF (-55 ºC a +75 ºC)
Opción: -67ºF a +185ºF (-55ºC a +85ºC)
Almacenamiento: -67ºF a +185ºF (-55ºC a +85ºC)
|
| Humedad | Hasta un 95 % sin condensación (soporta hasta un 100 % de HR durante períodos breves)
|
| Óptica Calefactable | Para eliminar la condensación y la formación de hielo en la ventana
|
| ESPECIFICACIONES ELECTRICAS |
| Tensión de funcionamiento | 24 VCC nominales (18-32 VCC)
|
| El consumo de energía | En espera: Máx. 100mA (150mA con ventana calefactada)
Alarma: Máx. 150mA (200mA con ventana calefactada)
|
| Entradas de cables | Conductos de 2 x 3/4" - 14NPT o 2 x M25 x 1,5 mm ISO
|
| Alambrado | 12 - 22 AWG (2,5 mm 2 - 0,3 mm 2)
|
| Protección de entrada eléctrica | Según MIL-STD-1275B
|
| Compatibilidad electromagnética | EMI/RFI protegido según EN50130-4
|
| Interfaz eléctrica | El detector incluye doce (12) terminales con cinco (5) opciones de cableado (configurado de fábrica)
|
| SALIDAS |
| Relés | Alarma, Falla y Auxiliar
Contactos sin voltaje SPST clasificados 5A a 30 VDC o 250 VAC.
|
| 0-20mA (paso a paso) | Configuración de sumidero (opción de fuente)
Fallo: 0 +1mA
Fallo BIT: 2mA ± 10%
Normal: 5mA ± 10%
Advertencia: 10mA ± 5%
Alarma: 15mA ± 5%
Bucle de resistencia: 100-600 O |
| Protocolo HART | Comunicación HART en la corriente analógica de 0-20 mA (FSK): se utiliza para mantenimiento, cambios de configuración y gestión de activos
|
| RS-485 | Enlace de comunicación RS-485 Modbus compatible que se puede usar en sistemas controlados por computadora
instalaciones
|
| ESPECIFICACIONES MECÁNICAS |
Materiales
Opciones de gabinete | - Acero inoxidable 316L con acabado electropulido
- Aluminio de alta resistencia sin cobre (menos del 1 %), acabado de esmalte epoxi rojo |
| Montaje | Acero inoxidable 316L con acabado electropulido
|
| Dimensiones | Detector 3,5" x 4,5" x 6,1" (90 x 114 x 156 mm)
|
| Peso | Detector (St.St.) 2,5 kg (5,5 lb)
Detector, aluminio 2,5 lb (1,2 kg)
Montaje inclinado 2,2 libras (1,0 kg)
|
| Estándares ambientales | Cumple con MIL-STD-810C para humedad, sal y niebla, vibración, choque mecánico, alta temperatura, baja temperatura
|
| agua y polvo | IP66 e IP67 según EN60529, NEMA 250 6P
|
| APROBACIONES |
| Area peligrosa | | ATEX e IECEx | Ex II 2 GD, | | | Ex de IIB+H2 T5 o (-5+55 ºCºC 7 | x de IIB+H2 T4 (-55ºC a +85ºC) | | ExtD A21 IP66/X7 T 95ºC | ExtD A21 IP66/X7 T 105ºC | | FM/CSA | Clase I Div. 1, Grupos B, C y D | | | clase II/III div. 1, Grupos E, F y G | |
|
| Actuación | EN54-10 (LPCB)
FM-3260 (FM)
Aprobación marina DNV
|
| Fiabilidad | IEC61508 - SIL2 (TUV)
|
| ACCESORIOS |
| Simulador de fuego | 20/20-310
|
| Protector del clima | 777163 |
Puntero láser
(Cobertura del área del detector) | 777166 |

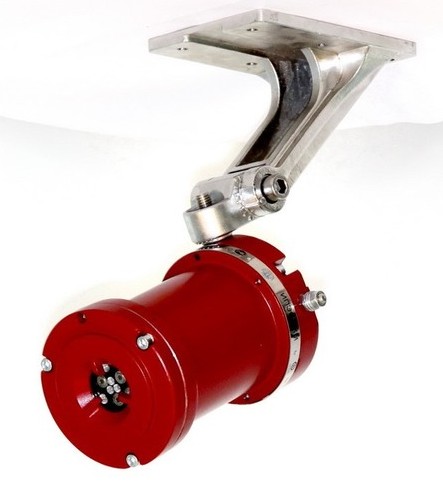

| Montaje inclinable | 40/40-003 |
| escudo de aire | 777161 |
