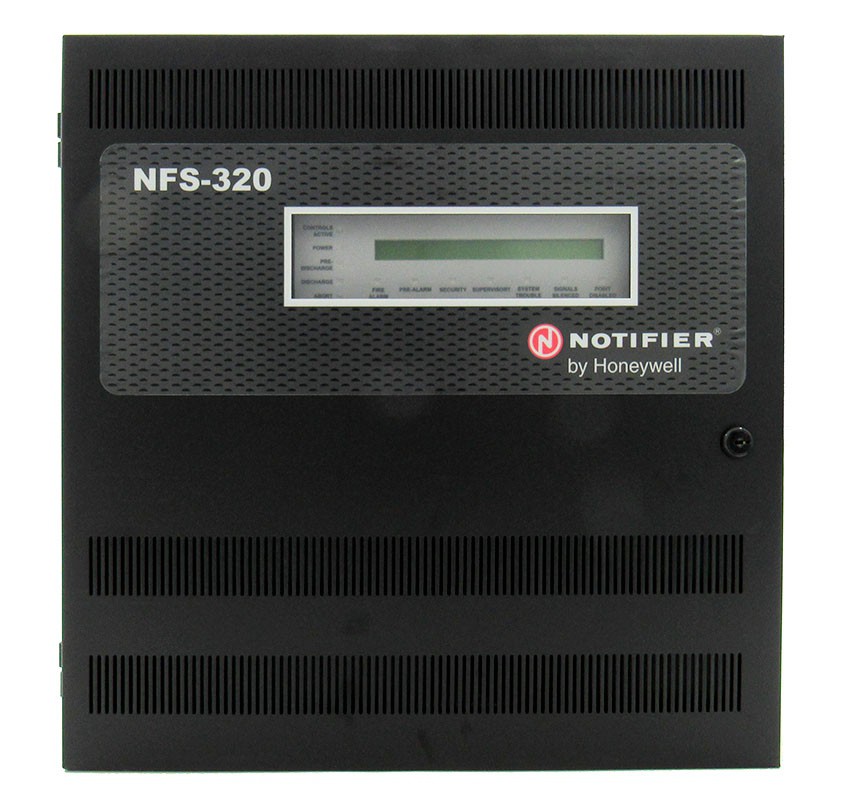

El módulo de comunicaciones de red de alta velocidad (HS-NCM) proporciona los paneles de control de alarma contra incendios NFS-320, NFS-640, NFS2-640, NFS-3030 y NFS2-3030 de NOTIFIER, los anunciadores de control de red NCA y NCA-2 y DVC Comando de voz digital con un medio para conectarse a NOTI•FIRE•NET™ (NFN) de alta velocidad. Hay seis tipos de HS-NCM disponibles:
- HS-NCM-MF para conectar nodos con cable de fibra óptica multimodo
- HS-NCM-SF para conectar nodos con cable de fibra óptica monomodo
- HS-NCM-MFSF para conectar medios de fibra óptica multimodo y monomodo en la misma red.
- HS-NCM-W-2 para conectar nodos con cable de par trenzado
- HS-NCM-WMF-2 para conectar cable y medio de fibra óptica multimodo en la misma red
- HS-NCM-WSF-2 para conectar cables y medios de fibra óptica monomodo en la misma red
Cada HS-NCM puede acomodar hasta dos direcciones de nodo. Por ejemplo, un HS-NCM puede proporcionar comunicación de red tanto para un NFS2-640 como para un NCA-2.
Cuando no está conectado a un panel de alarma contra incendios, el HS-NCM está predeterminado en modo repetidor y se puede usar para aumentar las distancias de la señal o para pasar transmisiones de datos entre dos segmentos de red configurados de manera diferente cuando el cable y la fibra coexisten en una red.
NOTA: La configuración correcta depende del diseño de la red; consulte el Manual de NFN de alta velocidad, P/N 54013.
Para obtener más información y diagramas, consulte el Manual de HS-NCM, P/N 54014.
Características de HS-NCM-MF y HS-NCM-SF- Soporta medio de fibra óptica
- Operación NFPA Estilo 4 (Clase B) o Estilo 7 (Clase A)
- Los datos son inmunes a todo el ruido ambiental
- El aislamiento óptico evita los bucles de tierra
- Medio de fibra óptica NFN de alta velocidad
- Tipo de fibra: 62,5/125 micrómetros (multimodo); 50/125 micrómetros (multimodo) o 9/125 micrómetros (monomodo)
- Atenuación máxima: 10 dB con cable de 62,5/125 µm, 6,5 dB con cable de 50/125 µm y 30 dB con cable de 9/125 µm
- Longitud de onda (1): 1310 nanómetros
- Conectores: estilo LC
- Tasa de transmisión de baudios: 100 Mb
- Los datos se regeneran en cada nodo.
- Dos puertos de red para permitir la conexión simultánea al panel de control de alarma contra incendios y a la computadora de programación
- Permite la carga/descarga de software y bases de datos a través de NFN de alta velocidad
Interconexiones HS-NCM-MF/SF: al cablear nodos/repetidores consecutivos, el cable de fibra debe salir de una placa en transmisión (TX) e ingresar al siguiente nodo/repetidor en recepción (RX). El par de fibra óptica (RX, TX) del Puerto A de un nodo/repetidor se conecta al Puerto B de otro nodo/repetidor. Un HS-NCM-MF/SF se puede conectar a cualquiera de los siguientes dispositivos:
- HS-NCM-MF/SF (respectivamente) en otro panel
- HS-NCM-WMF-2
- HS-NCM-FSM-2
- HS-NCM-MFSF
Características de HS-NCM-W-2- Admite medio de cable de par trenzado
- Operación NFPA Estilo 4 (Clase B) u operación NFPA Estilo 7 (Clase A)
- El acoplamiento del transformador proporciona aislamiento eléctrico entre los nodos.
- Cableado de terminales enchufables con protección contra tirones
- Conector de servicio enchufable (alimenta la señal directamente) en caso de que se deba quitar la alimentación de un nodo
- Tasa de transmisión de 12 Mb
- Los datos se regeneran en cada nodo.
- Dos puertos de red para permitir la conexión simultánea al panel de control de alarma contra incendios y a la computadora de programación
- Permite la carga/descarga de software y bases de datos a través de NFN de alta velocidad
- Hasta 914,4 m (3000 pies) entre nodos de forma punto a punto (la distancia real varía según la calidad del cable)
Interconexiones HS-NCM-W-2: Cuando se cablean tarjetas HS-NCM-W-2 consecutivas, el cableado puede entrar o salir por el Puerto A o el Puerto B. El cableado de puerto a puerto HS-NCM-W-2 es sensible a la polaridad; el uso del Puerto A o del Puerto B no es arbitrario. Un HS-NCM-W-2 se puede conectar a cualquiera de los siguientes dispositivos:
- HS-NCM-W-2 (en otro panel)
- HS-NCM-WMF-2
- HS-NCM-FSM-2
Funciones del conmutador HS-NCM-W-2: El HS-NCM-W proporciona un conjunto de conmutadores para simplificar la configuración de la red. Habilite la detección de fallas a tierra configurando el interruptor "ON" SW4-1 (Canal A); interruptor SW4-2 (Canal B).
Características de HS-NCM-WMF-2, HS-NCM-WSF-2 y HSNCM-MFSF- Admite cable de par trenzado y medio de fibra óptica
- Operación NFPA Estilo 4 (Clase B) u operación NFPA Estilo 7 (Clase A)
- Permite que los nodos de cable y fibra óptica se comuniquen como una sola red
- Tipo de fibra: 62,5/125 micrómetros (multimodo); 50/125 micrómetros (multimodo) o 9/125 micrómetros (monomodo)
- La atenuación máxima es de 10 dB con cable de 62,5/125 µm, 6,5 dB con cable de 50/125 µm y 30 dB con cable de 9/125 µm
- Longitud de onda (1): 1310 nanómetros
- Conector de servicio enchufable (alimenta la señal directamente) en caso de que se deba quitar la alimentación de un nodo
- Los datos se regeneran en cada nodo.
- Dos puertos de red para permitir la conexión simultánea al panel de control de alarma contra incendios y a la computadora de programación
- Permite la carga/descarga de software y bases de datos a través de NFN de alta velocidad
- Hasta 914,4 m (3000 pies) entre nodos de forma punto a punto (la distancia real varía según la calidad del cable)
Interconexiones HS-NCM-WMF-2/WSF-2/MFSF: al cablear nodos/repetidores consecutivos, el cable de fibra debe salir de una placa en transmisión (TX) e ingresar al siguiente nodo/repetidor en recepción (RX). El par de fibra óptica (RX, TX) del Puerto A de un nodo/repetidor se conecta al Puerto B de otro nodo/repetidor. Se puede conectar un HSNCM-WMF-2/WSF-2/MFSF a cualquiera de los siguientes dispositivos:
- HS-NCM-WMF-2
- HS-NCM-FSM-2
- HS-NCM-MFSF (en otro panel)
- HS-NCM-MF
- HS-NCM-SF
Montaje Todos los modelos de HS-NCM se pueden instalar en cualquier chasis estándar, como el chasis CHS-4L, CHS-M2, CHS-M3, CHS-4N o CPU2-640 (consulte las hojas del panel). Además, el HS-NCM-W-2 se puede montar en la puerta en el panel de revestimiento ADP-4B en una placa en blanco de espacio único (BMP-1) para montar en un gabinete de la serie CAB-4.
Listados y aprobaciones de agencias Los siguientes listados y aprobaciones se aplican al HS-NCM. En algunos casos, ciertos módulos o aplicaciones pueden no estar listados por ciertas agencias de aprobación, o la lista puede estar en proceso. Consulte a Honeywell para conocer el estado de listado más reciente.
- Listado por UL: S635
- Listado en ULC: S635
- Aprobado por CSFM: 7300-0028:0257, 7165-0028:0224
- Aprobado por FM
- FDNY: Pendiente
