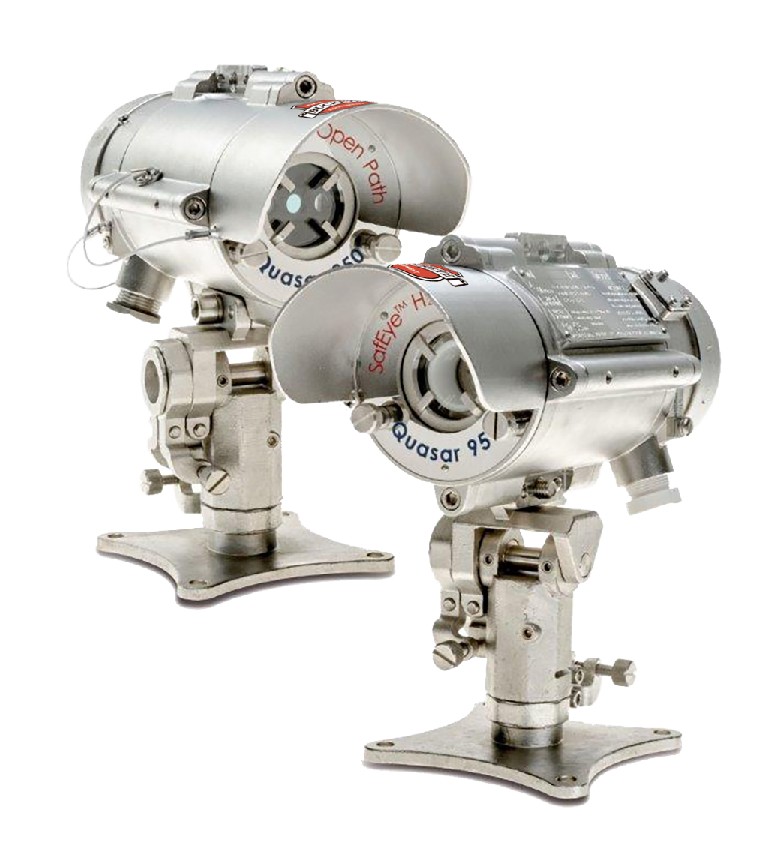

La serie SafEye Quasar 900 es la última tecnología IR de ruta abierta y
Detecta una amplia gama de gases de hidrocarburos, incluidos los alcanos (metano a
hexano) y etileno.
Las longitudes de los caminos pueden ser de hasta 660 pies (200 m). Los modelos Quasar 900 se pueden adaptar a
Proteja su instalación de alto riesgo.
La fiabilidad y el rendimiento son clave y están garantizados con la aprobación SIL2 y
pruebas exitosas de rendimiento / función FM de 3rd party según los estándares FM y EN
¿Por qué detectores de gas de camino abierto?
Spectrex inventó la lámpara de flash de xenón
Diseño que revolucionó el open-path
mercado de detección de gas, que, hasta entonces, era
plagado de falsas alarmas debido a los inconvenientes
de los diseños anteriores. Ahora, Abrir ruta
Los detectores complementan el uso de
detectores de puntos, tomar medidas ejecutivas y
Ofrecen muchos beneficios significativos, incluyendo:
- Cobertura de área más amplia
- Método más probable para detectar cualquier fuga
- Muy alta velocidad de respuesta
- Sin modos de falla no revelados
- Advertencia de bloqueo de haz
- La ubicación del detector es menos crítica
- Tamaño del peligro de gas indicado
Las aplicaciones incluyen:
- Plataformas offshore y FPSO
- Plantas petroquímicas
- Plantas de procesamiento químico
- Terminales de llenado y distribución de gas
- Transporte de gas y gasoductos
- Grandes áreas de almacenamiento y edificios
- Monitoreo perimetral
INMUNIDAD A FALSAS ALARMAS
Quasar 900 es totalmente inmune a la interferencia de la luz solar o
cualquier otra fuente de radiación, como chimeneas, soldadura por arco
o relámpagos.
RENDIMIENTO EN TODOS LOS CLIMAS
La lámpara de xenón de alta potencia del Quasars 900 compensará
Condiciones climáticas cambiantes, incluyendo lluvia, niebla, niebla, nieve
y lo hace inmune a las influencias de la radiación solar,
soldadura, llamaradas de pila o vibraciones de maquinaria.
Las lentes ópticas se calientan termostácticamente para evitar
la formación de hielo y la acumulación de nieve en la óptica incluso
bajo condiciones climáticas severas. También elimina la acumulación de
condensación en las lentes.
Quasar está clasificado para funcionar a una temperatura muy amplia
rango de -67 ° F a + 149 ° F (-55 ° C a + 65 ° C) - un verdadero
Producto en todo el mundo
FIABILIDAD
Quasar 900 está aprobado para SIL2 (IEC61508), equipado con
Óptica calentada y tolera un rango de temperatura muy amplio para
Proporcionar una detección fiable
FAILSAFE
No hay fallas no reveladas. En funcionamiento normal, la señal de salida
es de 4 a 20 mA, dependiendo de la concentración de gas medida.
Las señales sub-4mA incluyen indicaciones de bloqueo del haz
(2mA), una falla (1mA). Además, una autoevaluación continua de la
Quasar 900 emitirá una señal de advertencia previa (3mA) donde el
El detector todavía está operativo, pero requiere cierta atención, ya que
Ejemplo cuando el transmisor o receptor está desalineado o si
Hay una acumulación de depósitos en la óptica. Mantenimiento sin
¡Tiempo de inactividad!
REGISTRADOR DE DATOS INCORPORADO
Un registrador de datos interno mantiene un registro detallado del anterior.
100 eventos.
BIBLIOTECA DE GAS
Los detectores están calibrados a tres gases. Cada detector es
Suministrado con metano, propano y etileno CA
No hay necesidad de ningún ajuste manual o gas de prueba estándar, debido
a la calibración incorporada del Quasar 900.
Nivel mínimo detectable
Debido a la estabilidad y sensibilidad inherentes del Quasar 900, el
el nivel mínimo detectable es 0.15 LEL.m
FÁCIL DE ALINEAR Y PONER EN MARCHA
Una persona puede alinear y poner en marcha fácilmente el sistema
sin necesidad de formación o habilidades especiales. Después de una inicial
ajuste grueso a ojo, se instala un telescopio que permite
Ajuste para optimizar el ajuste para la señal máxima
fuerza.
¡No solo confíe en nuestra palabra!
Tuvimos Factory Mutual (FM)
prueba independiente Quasar 900 a
reconocida en todo el mundo Función y
Normas de rendimiento para
detectores de gas de trayectoria (FM6325 y
EN60079-29-4). Adivina qué:
¡Pasó con gran éxito!
¿Por qué hacemos esto?
aparte de cualquier otra cosa, cuesta mucho).
Bueno, es para darte la seguridad
que lo que decimos sobre Quasar
900 es cierto, y en seguridad, eso es
¡importante!
Opciones de instalación
Quasar ofrece opciones para
Su instalación:
- Salida analógica de 0-20 mA con HART
capacidad
- RS485 Modbus, donde hasta 256
Los detectores se pueden vincular.
Aprobaciones en todo el mundo
- Zona peligrosa (Zona 1)
FM/FMC, ATEX, IECEx, GOST R
Inmetro
- Rendimiento (3ª parte):
FM 6325 aprobado por FM
EN60079-29-4 probado por FM- Fiabilidad:
SIL2 (TUV)
Puerto de conexión aprobado por I.S.
para terminal de mano en campo
o zona segura
Carcasa de acero inoxidable 316L
Óptica calefactada
Entradas eléctricas (x2) 3/4" NPT o M25
HART
Capacidades HART dentro del
Quasar 900 puede proporcionar
Comunicaciones entre el campo
y la zona segura. Esto puede proporcionar
Información en tiempo real sobre el estado
de un detector individual, así como
Configuración y datos históricos de
cada dispositivo, sin necesidad de
Núcleos de cable adicionales.
Una característica clave de HART es que lo digital
Las señales se transmiten en el mismo
dos cables como corriente 0-20mA
señal.
Información útil y utilizable
disponible a través de HART incluye:
- Configuración de la pantalla
- Reconfigurar la configuración, como el gas
calibración, control del calentador,
dirección
- Estado del detector de pantalla y
definición
- Realizar diagnósticos de detectores
- Solución de problemas
- Ver registro de eventos
Acceso completo en el campo o área segura
El puerto de conexión aprobado único e intrínsecamente seguro en el receptor Quasar 900 permite
conexión de varios tipos de unidades portátiles que se comunicarán con Quasar 900 en el peligroso
área. Estos dispositivos portátiles permiten al usuario verificar la alineación, cero, realizar cambios de configuración, ver
registro de eventos, realizar funciones de diagnóstico, junto con el software Spectrex.
Las unidades portátiles son dispositivos robustos resistentes a la intemperie, certificados intrínsecamente seguros para su uso en un entorno peligroso,
área clasificada.
Hay dos opciones disponibles, ambas capaces de conectarse al puerto de conexión aprobado intrínsecamente seguro en el
Receptor Quasar 900.
- Computadora de mano HART
- Dispositivo de mano RS485
Para trabajar en un área / taller seguro, hay otras opciones disponibles, aún conectadas a través del puerto I.S. para su
conveniencia.
Estos toman la forma de mazos de cables para conectar con nuestro kit Mini Laptop (p/n 777820-1) o a su propio
PC/portátil, utilizando el software gratuito Spectrex
