ESPECIFICACIONES GENERALES |

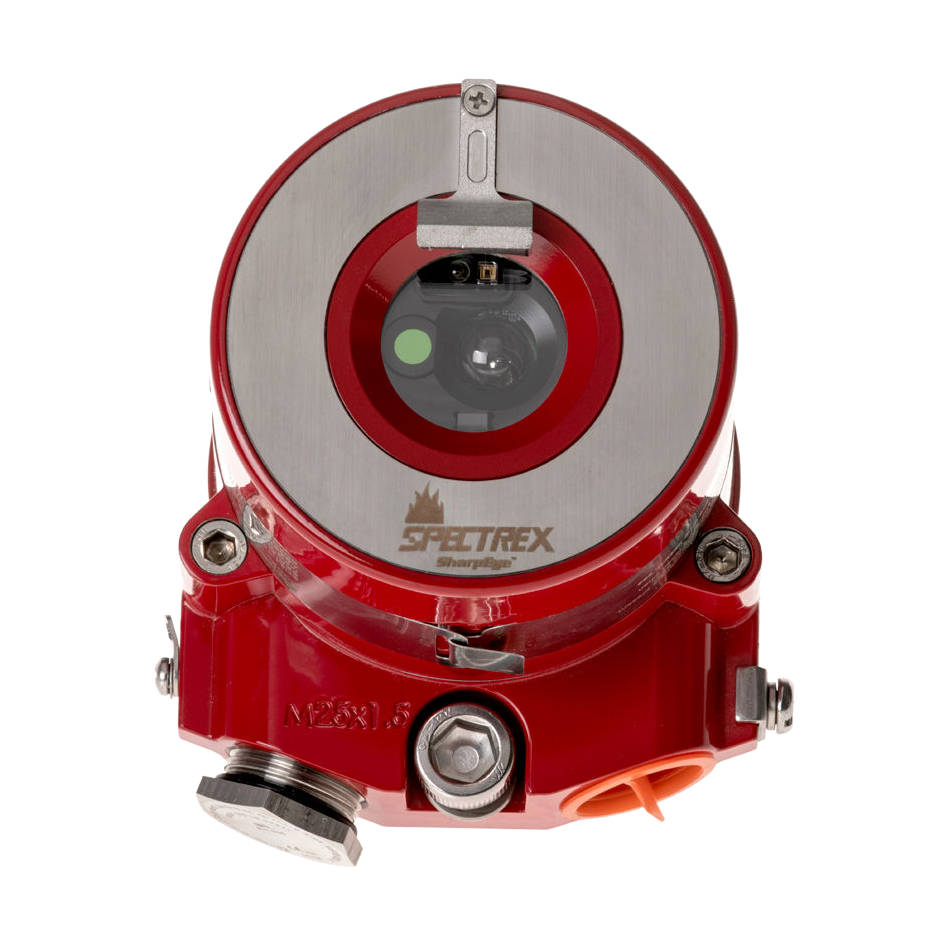

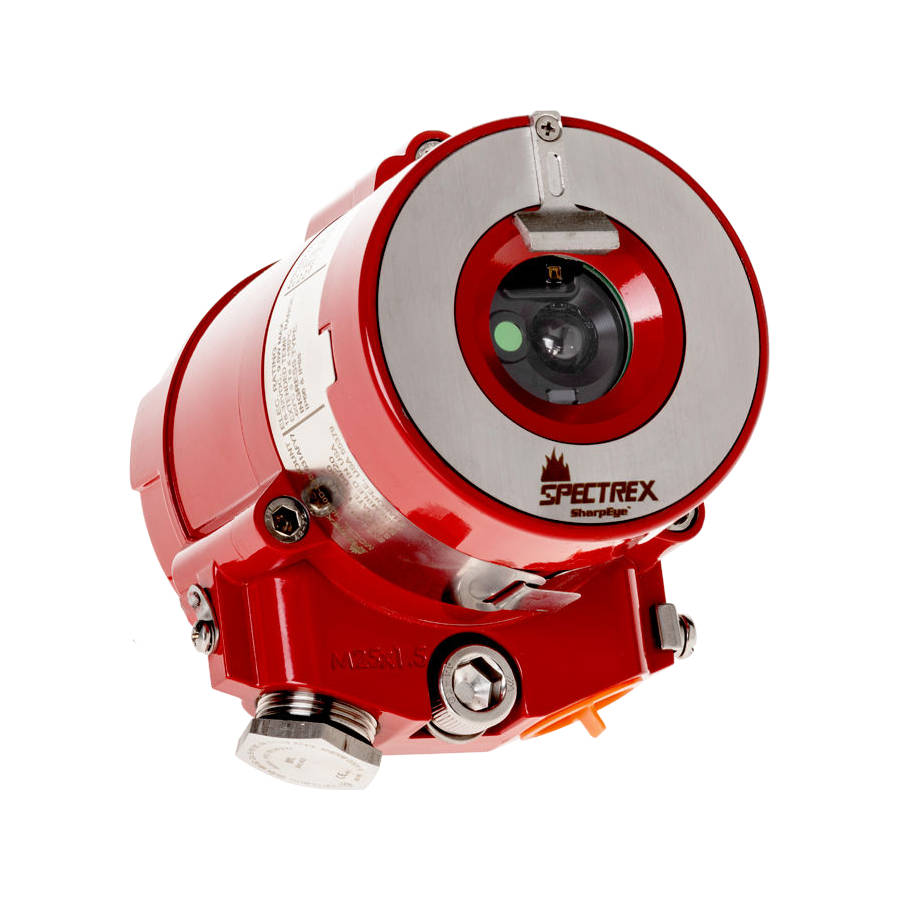

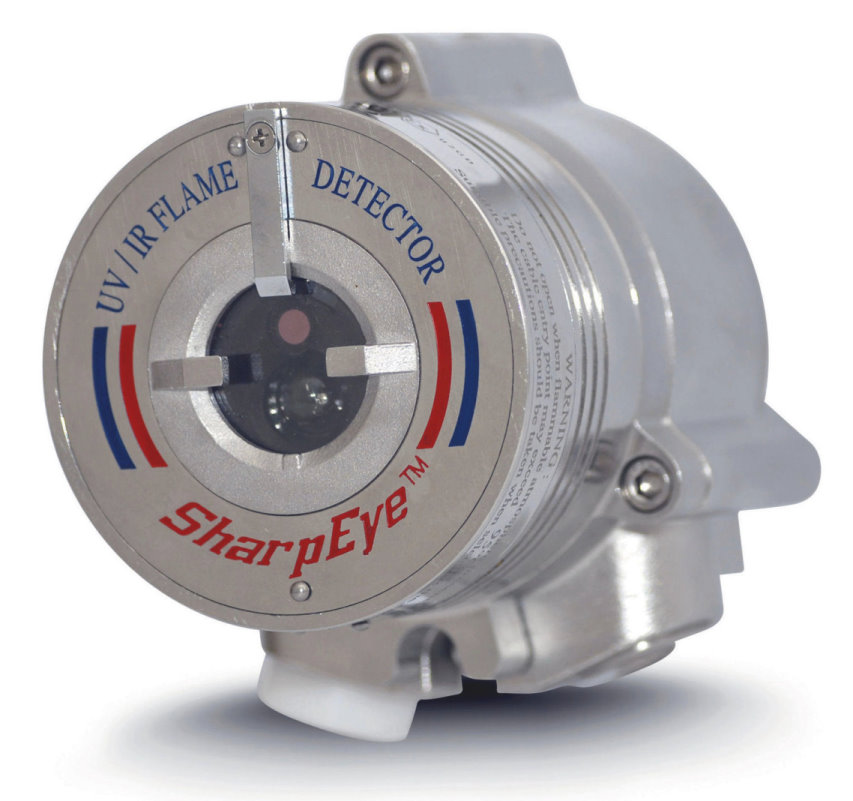

Respuesta espectral | 40/40L–LB: UV: 0,185 - 0,260 µm; IR: 2,5-3,0 µm 40/40L4–L4B: UV: 0,185 - 0,260 µm; IR: 4,4-4,6 µm |
Rango de detección (en el ajuste de sensibilidad más alto para fuego de bandeja de 1 pie2 (0,1 m2)) | Combustible | pies / metro | n-heptano | 50 / 15 | Gasolina | 50 / 15 | Combustible diesel | 37 / 11 | JP5 | 37 / 11 | Queroseno | 37 / 11 | Etanol 95% | 25 / 7.5 | metanol | 25 / 7.5 | IPA (alcohol isopropílico | 25 / 7.5 | Hidrógeno** | 16 / 5 | Metano* | 16 / 5 | GLP * | 16 / 5 | Pellets de polipropileno | 13 / 4 | papel de oficina | 16 / 5 | * Pluma de fuego de 20" (0,5 m) de altura y 8" (0,2 m) de ancho ** 40/40L/LB solamente |
|
Tiempo de respuesta | Típicamente 5 segundos. Respuesta de alta velocidad de 150 mseg a señal saturada
|
Retardo de tiempo ajustable | Hasta 30 segundos
|
Rangos de sensibilidad | Fuego de bandeja de n-heptano de 1 pie2 (0,1 m2) desde 50 pies (15 m)
|
Campo de visión | horizontales 100º; Verticales 95º
|
Prueba integrada (BIT) | Automático (y Manual)
|
Rango de temperatura | En funcionamiento: -67 ºF a +167 ºF (-55 ºC a +75 ºC) Opción: -67ºF a +185ºF (-55ºC a +85ºC) Almacenamiento: -67ºF a +185ºF (-55ºC a +85ºC)
|
Humedad | Hasta un 95 % sin condensación (soporta hasta un 100 % de HR durante períodos breves)
|
Óptica Calefactable | Para eliminar la condensación y la formación de hielo en la ventana
|
ESPECIFICACIONES ELECTRICAS |
Tensión de funcionamiento | 24 VCC nominales (18-32 VCC)
|
El consumo de energía | En espera: Máx. 100mA (150mA con ventana calefactada) Alarma: Máx. 150mA (200mA con ventana calefactada)
|
Entradas de cables | Conductos de 2 x 3/4" - 14NPT o 2 x M25 x 1,5 mm ISO
|
Alambrado | 12 - 22 AWG (2,5 mm 2 - 0,3 mm 2)
|
Protección de entrada eléctrica | Según MIL-STD-1275B
|
Compatibilidad electromagnética | EMI/RFI protegido según EN50130-4
|
Interfaz eléctrica | El detector incluye doce (12) terminales con cinco (5) opciones de cableado (configurado de fábrica)
|
SALIDAS |
Relés | Alarma, Falla y Auxiliar Contactos sin voltaje SPST clasificados 5A a 30 VDC o 250 VAC.
|
0-20mA (paso a paso) | Configuración de sumidero (opción de fuente) Fallo: 0 +1mA Fallo BIT: 2mA ± 10% Normal: 4mA ± 10% IR: 8mA ± 5% ultravioleta: 12mA ± 5% Advertencia: 16mA ± 5% Alarma: 20mA ± 5% Bucle de resistencia: 100-600 O |
Protocolo HART | Comunicación HART en la corriente analógica de 0-20 mA (FSK): se utiliza para mantenimiento, cambios de configuración y gestión de activos
|
RS-485 | Enlace de comunicación RS-485 Modbus compatible que se puede usar en sistemas controlados por computadora instalaciones
|
ESPECIFICACIONES MECÁNICAS |
Materiales Opciones de gabinete | - Acero inoxidable 316L con acabado electropulido - Aluminio de alta resistencia sin cobre (menos del 1 %), acabado de esmalte epoxi rojo |
Montaje | Acero inoxidable 316L con acabado electropulido
|
Dimensiones | Detector 3,5" x 4,5" x 6,1" (90 x 114 x 156 mm)
|
Peso | Detector (St.St.) 2,5 kg (5,5 lb) Detector, aluminio 2,5 lb (1,2 kg) Montaje inclinado 2,2 libras (1,0 kg)
|
Estándares ambientales | Cumple con MIL-STD-810C para humedad, sal y niebla, vibración, choque mecánico, alta temperatura, baja temperatura
|
agua y polvo | IP66 e IP67 según EN60529, NEMA 250 6P
|
APROBACIONES |
Area peligrosa | ATEX e IECEx | Ex II 2 GD, | | | Ex de IIB+H2 T5 o (-5+55 ºCºC 7 | x de IIB+H2 T4 (-55ºC a +85ºC) | | ExtD A21 IP66/X7 T 95ºC | ExtD A21 IP66/X7 T 105ºC | FM/CSA | Clase I Div. 1, Grupos B, C y D | | | clase II/III div. 1, Grupos E, F y G | |
|
Actuación | EN54-10 (LPCB) FM-3260 (FM)
|
Fiabilidad | IEC61508 - SIL2 (TUV)
|
ACCESORIOS |
Simulador de fuego | 20/20-310
|
Protector del clima | 777163 |
Puntero láser (Cobertura del área del detector) | 777166 |

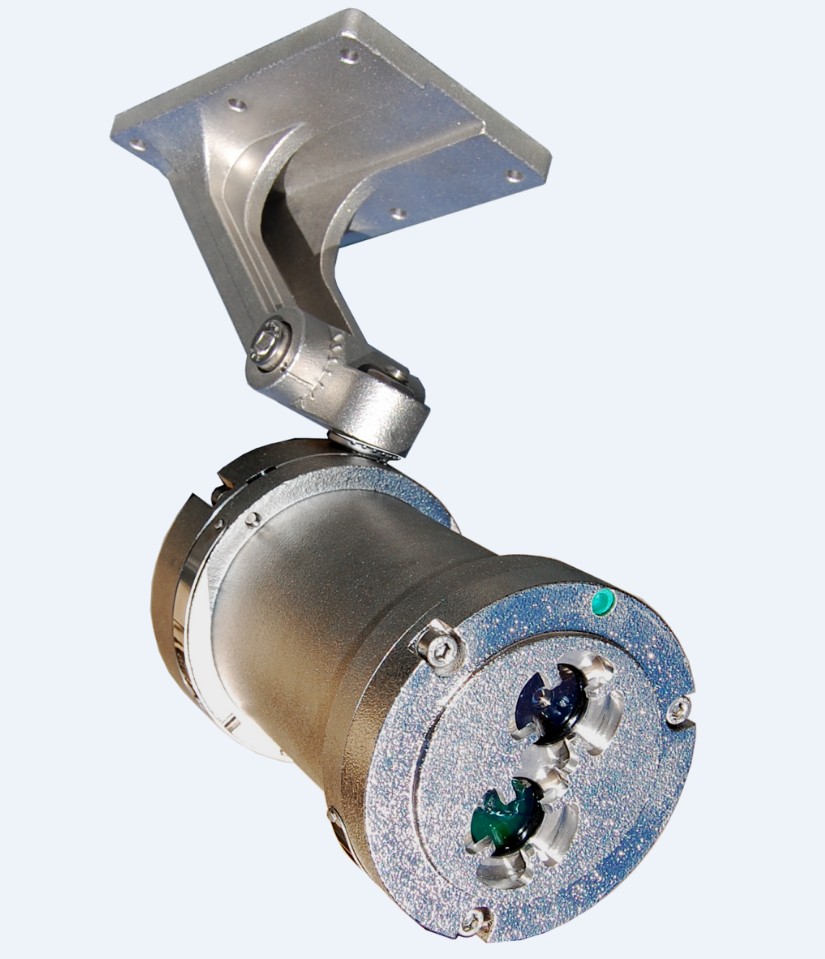

Montaje inclinable | 40/40-003 |
escudo de aire | 777161 |
